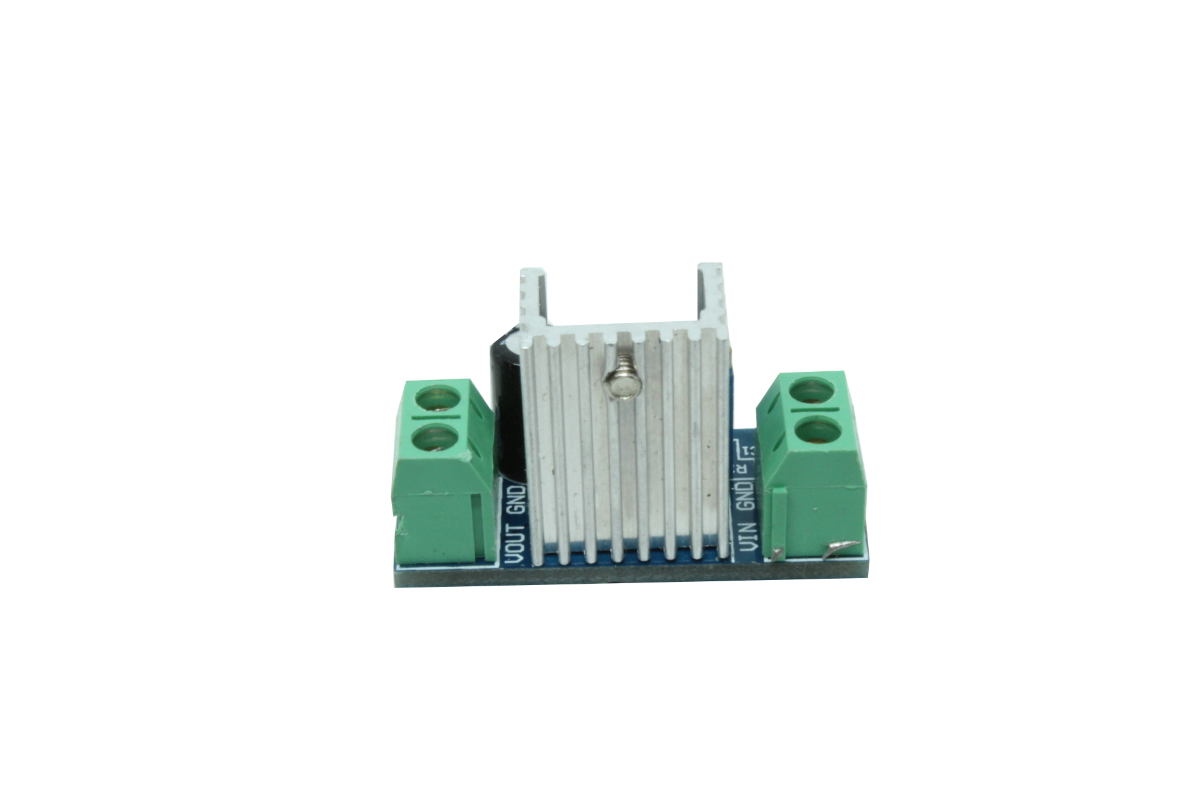

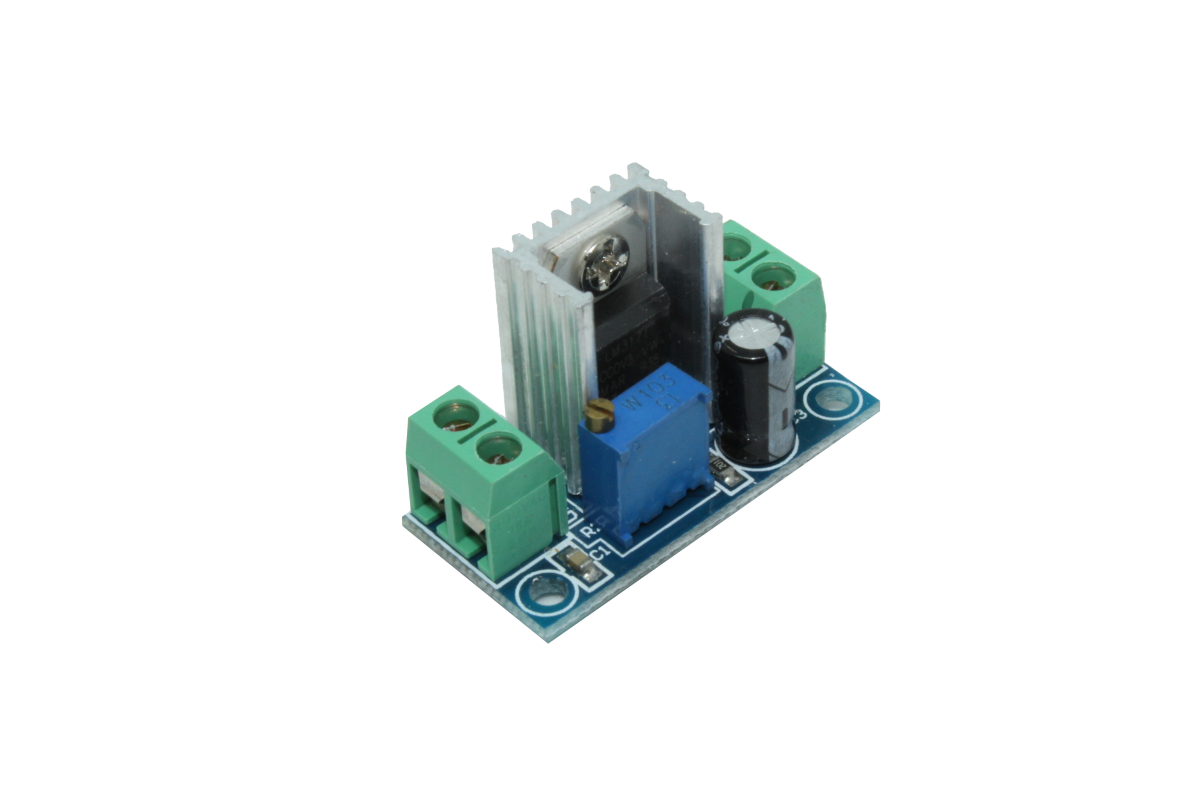

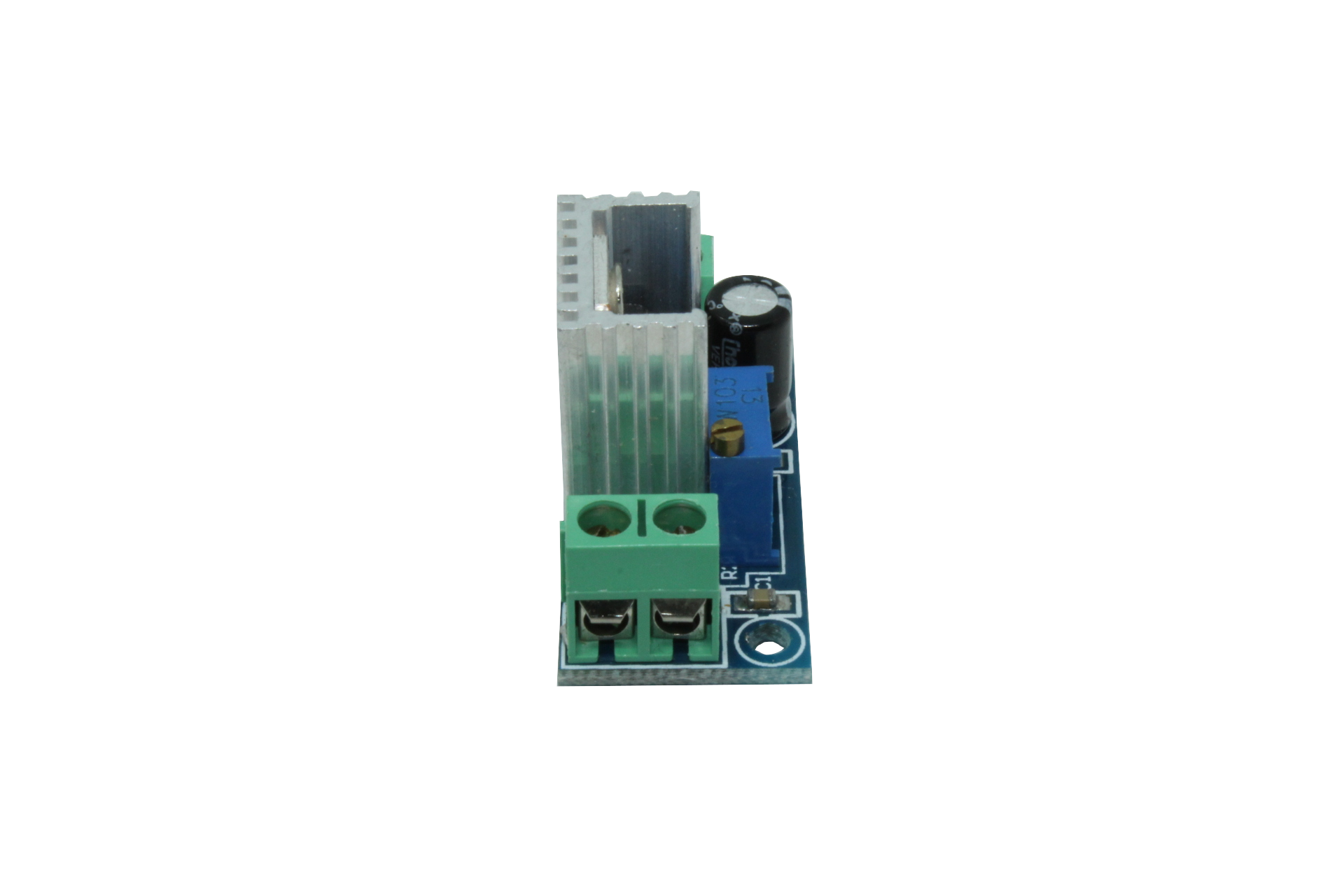

Art.1203 Power_NANO

6,00

AC-DC / DC-DC Converter con regolatore LM317

5 disponibili (ordinabile)

COD: 1203 Categoria:

Descrizione

AC-DC o DC-DC Converter Regolatore con LM317
Modulo Regolatore tensione DC Step-down

Specifica:

Nome: Regolatore lineare regolabile
Corrente di uscita: 1,5 A (min) – 2,2 A (TYP)
Differenziale di tensione ingresso-uscita (VI-VO): 40 V CC (max)
Campo di tensione di uscita regolabile: 1,2 V ~ 37 V
Temperatura di esercizio: da -55 C a + 150 C
Uscita corrente: 1,5 A
Ingresso di tensione: 4,2 V ~ 40 V
Temperatura di esercizio: 0 C ~ 125 C
Frequenza caratteristica: 100 MHz
Dimensioni del modulo: 35,6 x 16,8 mm
Metodo di immissione: l’ingresso VIN di livello – l’ingresso GND negativo
Uscita: uscita VOUT stadio positivo – uscita GND negativa

Dimensioni – 35,5 x 16,8 mm

1. Collegare la tensione ai morsetti di ingresso rispettando le giuste polarità.

2.Regolare la tensione di uscita attraverso l’apposito potenziometro sulla board.

3.Prelevare la tensione stabilizzata dai morsetti di uscita che rimarrà stabile anche se aumenta la tensione di ingresso
