Descrizione

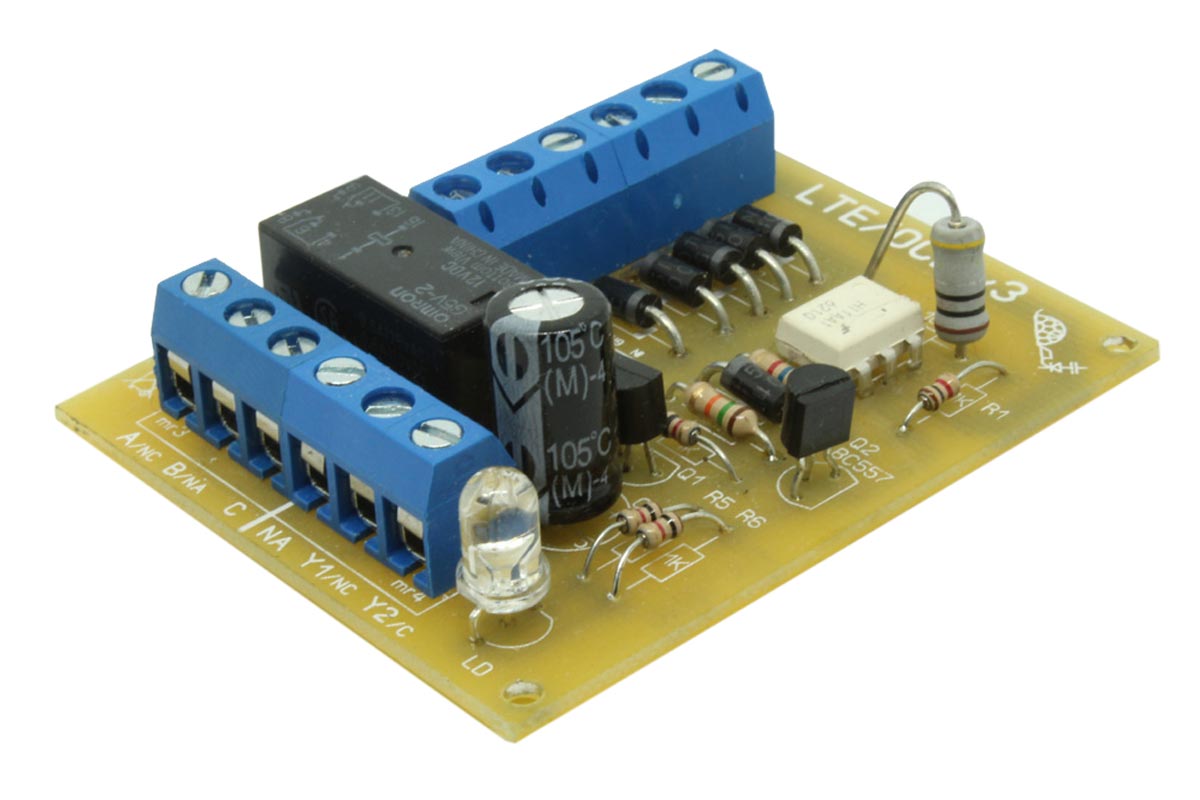

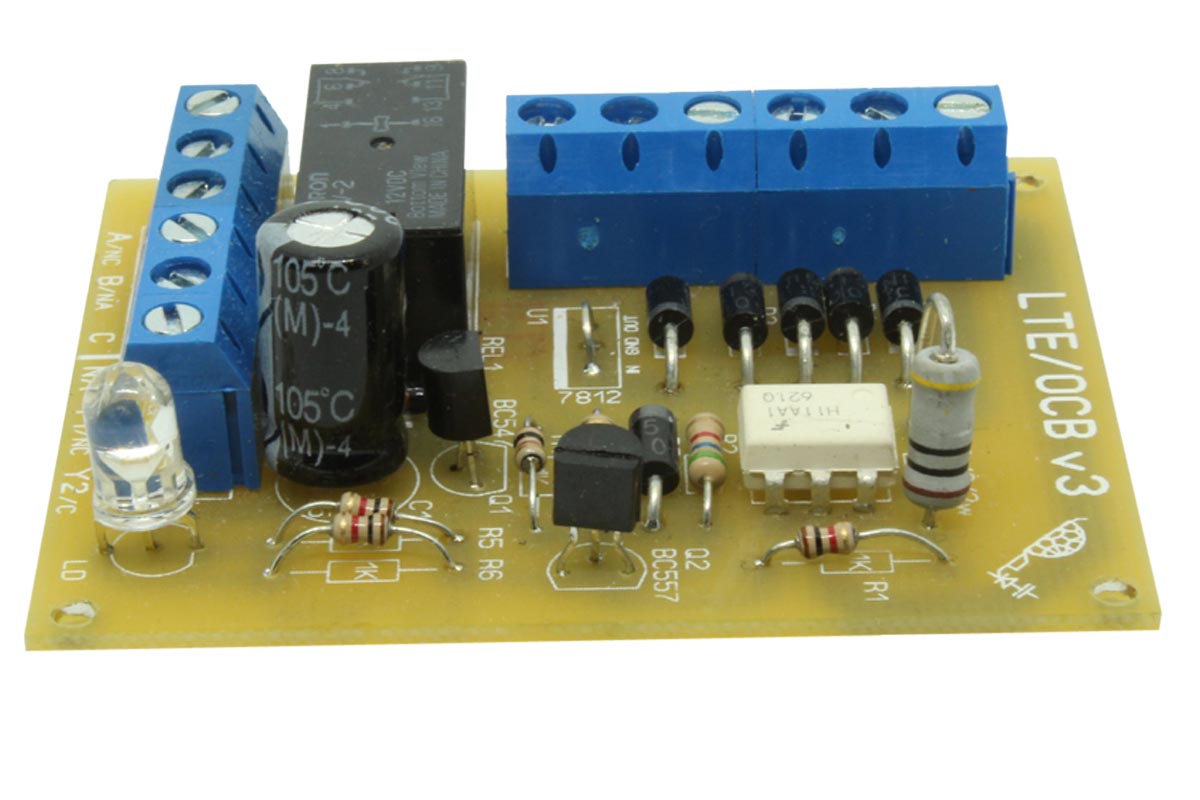

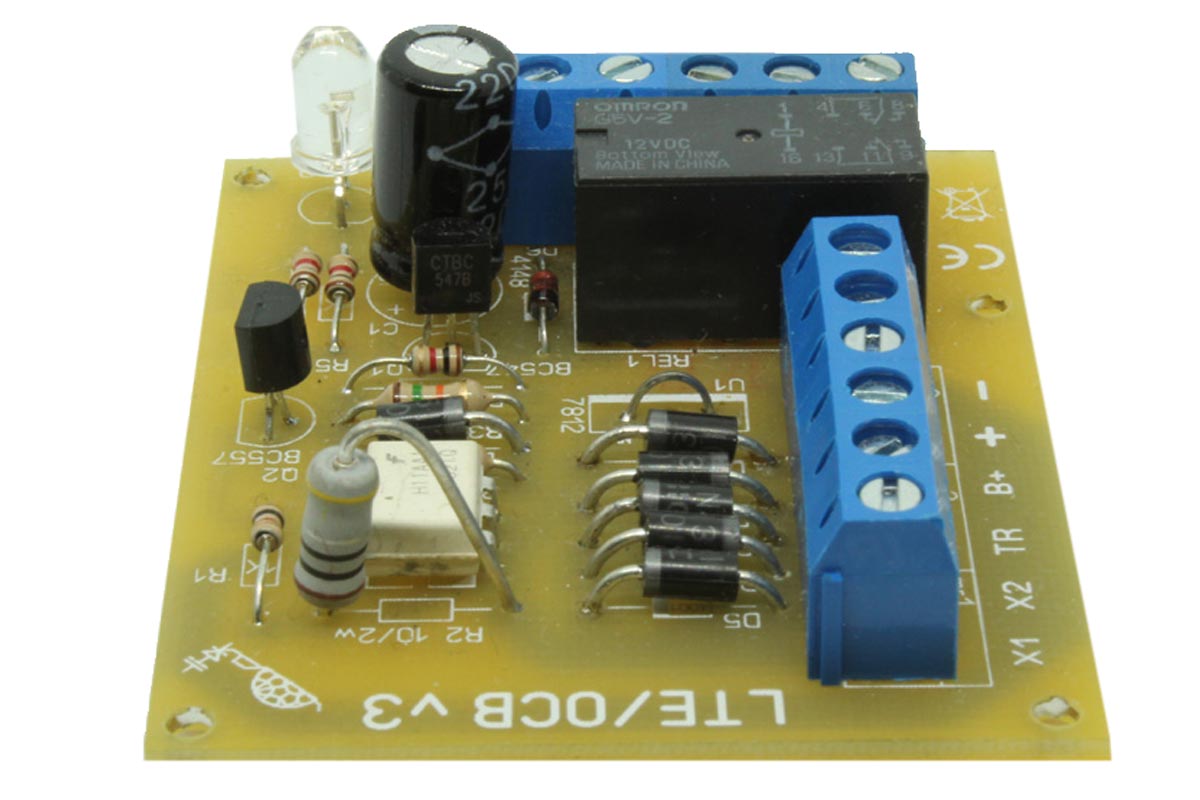

Il modulo OCB riconosce la presenza di un convoglio su una determinata sezione di binario in entrambi i sensi di marcia anche in analogico. La rilevazione avviene a condizione che vi sia un assorbimento, anche minimo, di corrente. Le connessioni vengono effettuate con normali morsettiere a vite, la massima corrente erogabile alla tratta controllata è di 3,5 Ampere.
L’assorbimento, anche a motore fermo, di un normale decoder digitale è sufficiente per il riconoscimento dell’occupazione della tratta. Questo dispositivo è compatibile con tutti i sistemi digitali ed analogici in commercio.

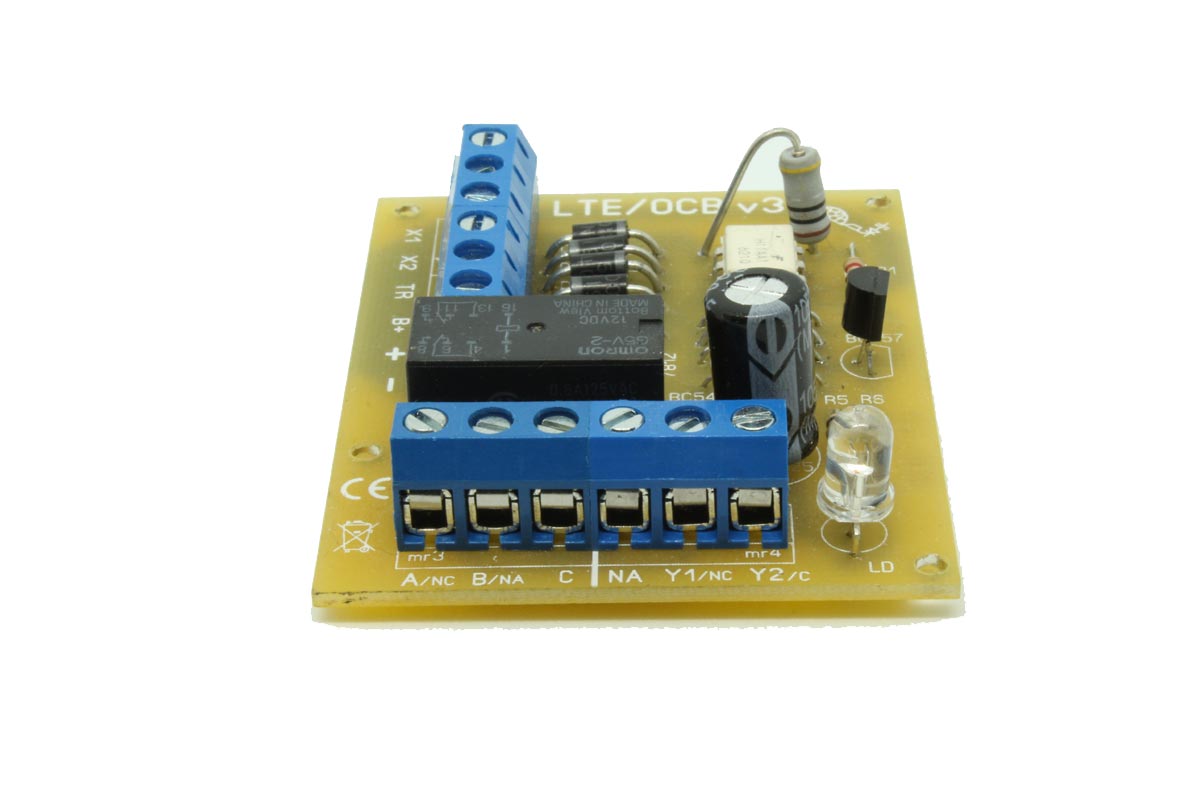

Il sistema OCB (occupazione binario ) rileva per assorbimento di tensione il convoglio e segnala il transito mediante un led bicolore integrato sulla scheda, verde tratta libera, rosso tratta impegnata, fa azionare un relè integrato che si interconnette con una doppia morsettiera a vite.
