Descrizione

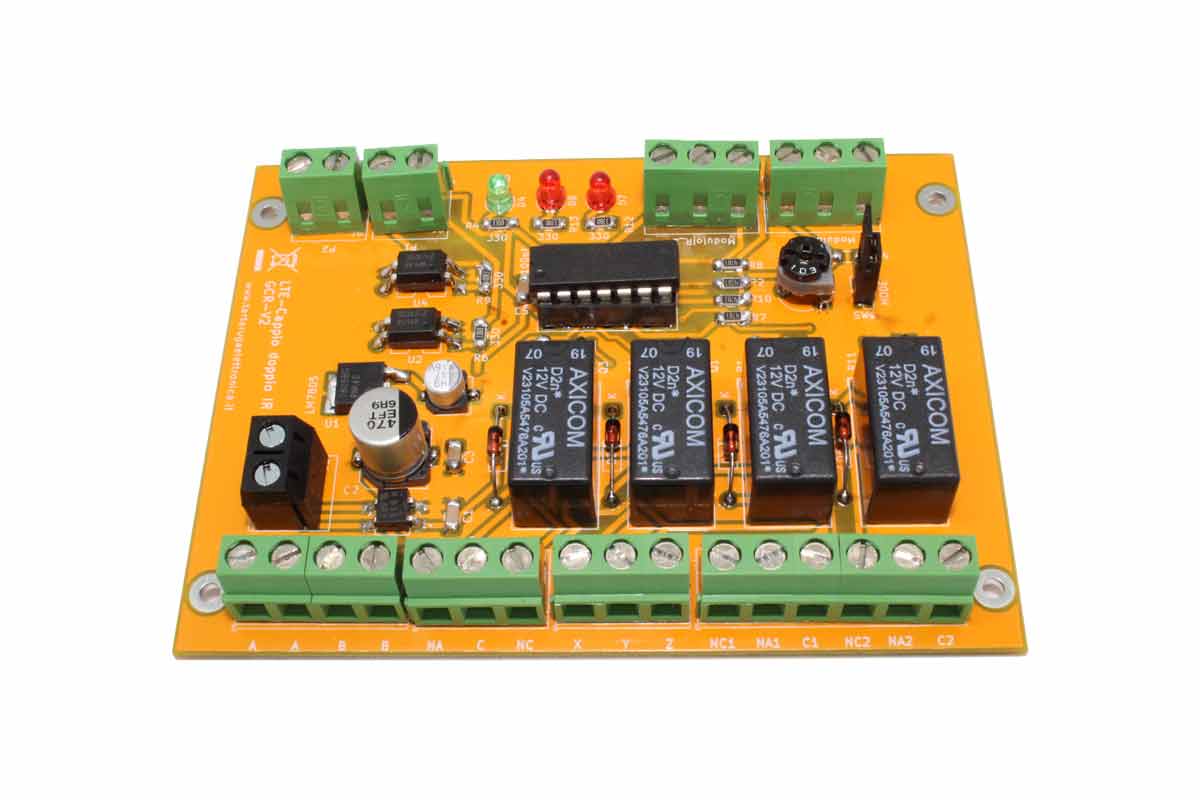

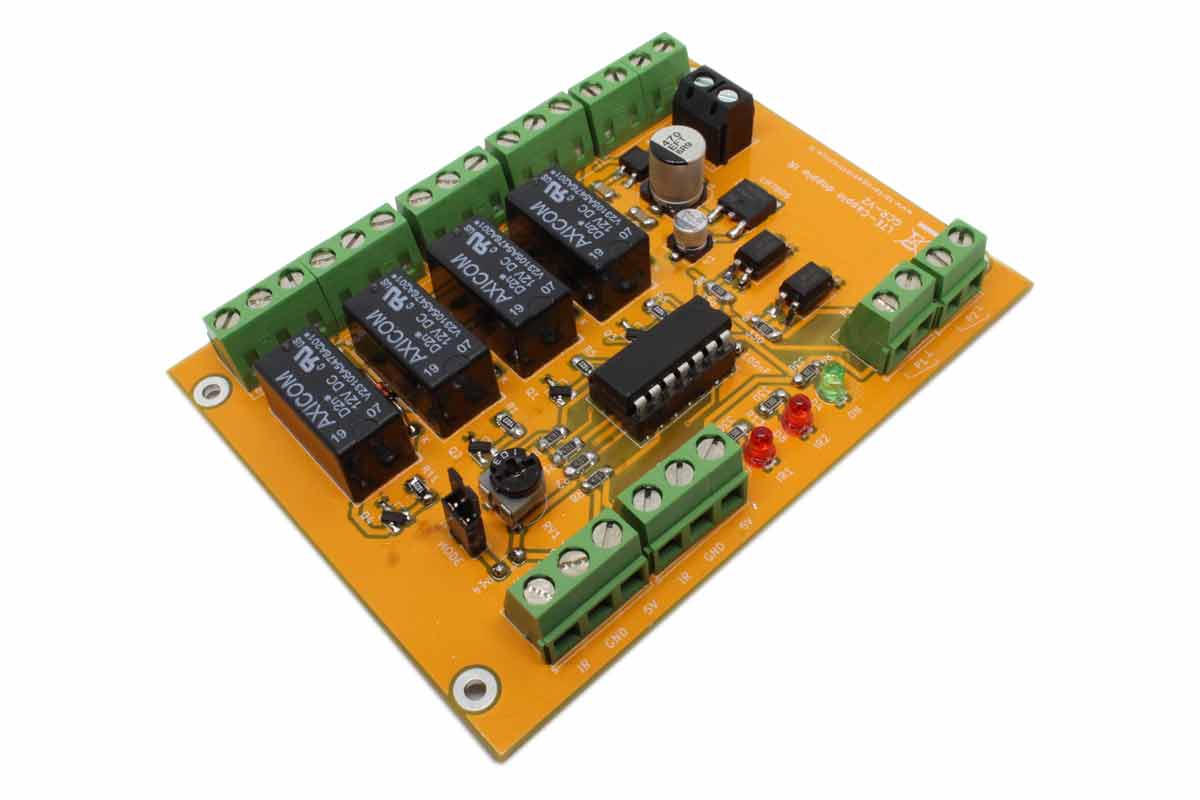

Cappio IR v2 è un sistema professionale multifunzione :
- Gestione automatica del cappio di ritorno in analogico o digitale
- Controllo del corretto itinerario
- Comando di attivatori quali segnalatori ottico acustici per passaggi a livello o campanella leopolder

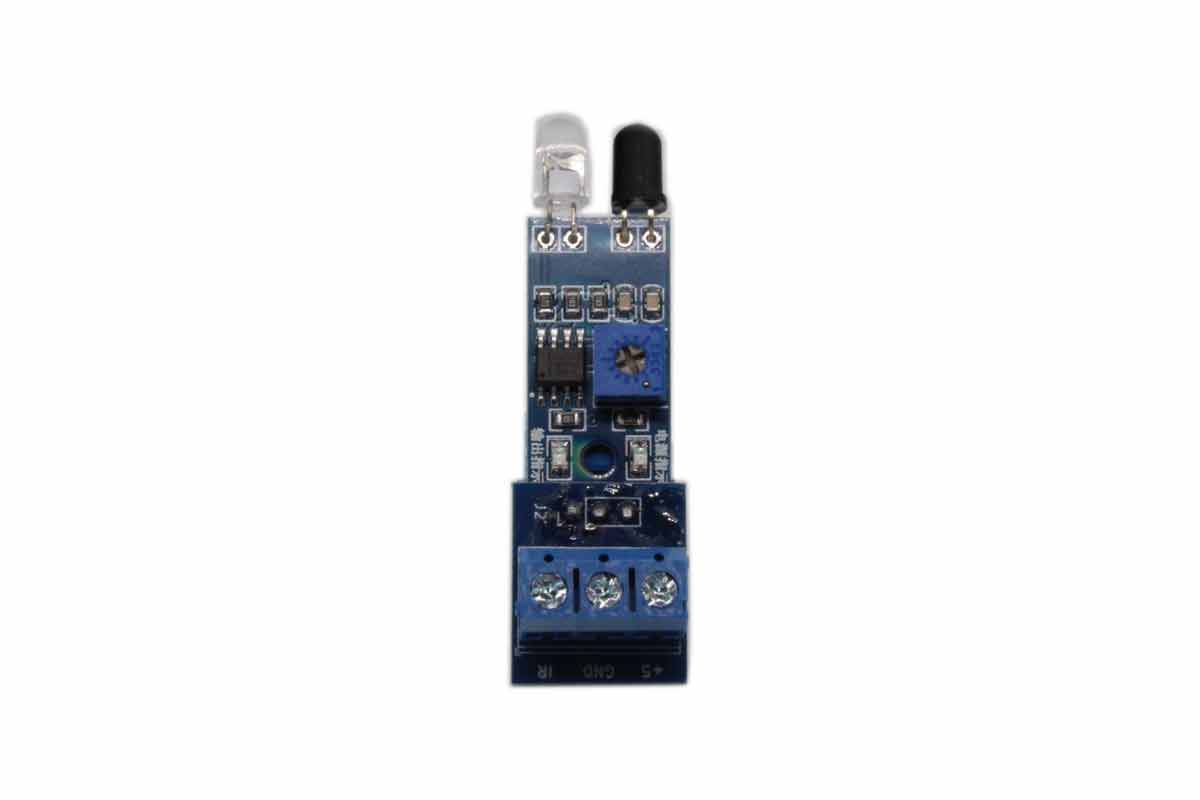

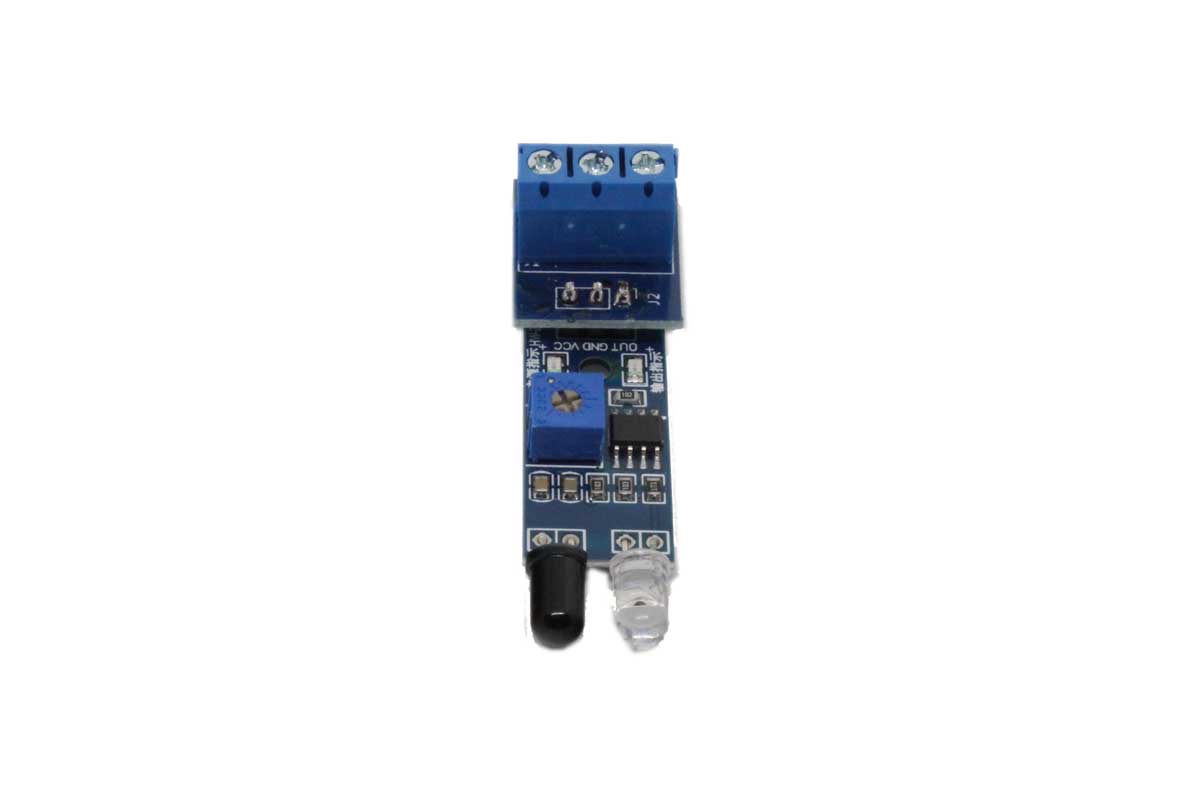

IR v2 permette di comandare direttamente deviatoi a solenoide tipo (PL10 Peco) oppure movimento lento con servomotore art.1200. Gestione completa dell’inversione di polarità del cappio mediante rilevamento della presenza del convoglio mediante doppia barriera infrarossi a riflessione. Il modulo Infrarossi permette di installare il prodotto su qualsiasi sistema e non richiede modifiche al tracciato. E possibile regolare la sensibilità del fascio degli infrarossi in modo da variare la distanza di intervento fino a un massimo di cm, e regolare il tempo di intervento dell’inversione di polarità del cappio. Appena il convoglio si trova sulla zona di intervento del modulo Infrarossi si attiva l’inversione di polarità della sezione isolata e viene eseguito il comando di deviata. Raggiunto il tempo prefissato, il sistema riporta il deviatoio nel corretto tracciato e ripristina la polarità della sezione isolata in modo da effettuare il transito del convoglio.
Possibilità di selezionare il modo di funzionamento mediante selettore Jumper
- Modo 1 – per il controllo del cappio di ritorno in analogico o digitale con gestione automatica del deviatoio anche a solenoide con e senza finecorsa
- Modo 2 – per gestire un itinerario automatico,comandare passaggi a livello,annunci automatici,leopolder
Scarica il manuale
