Descrizione

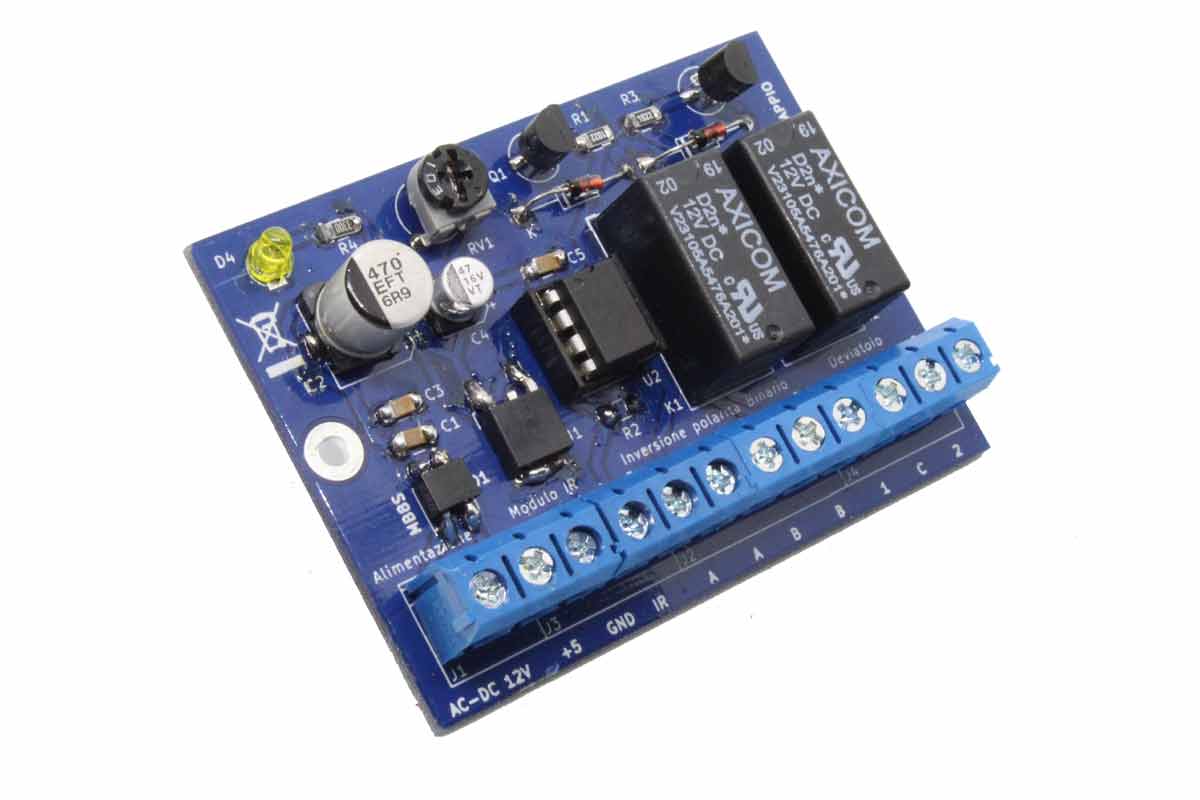

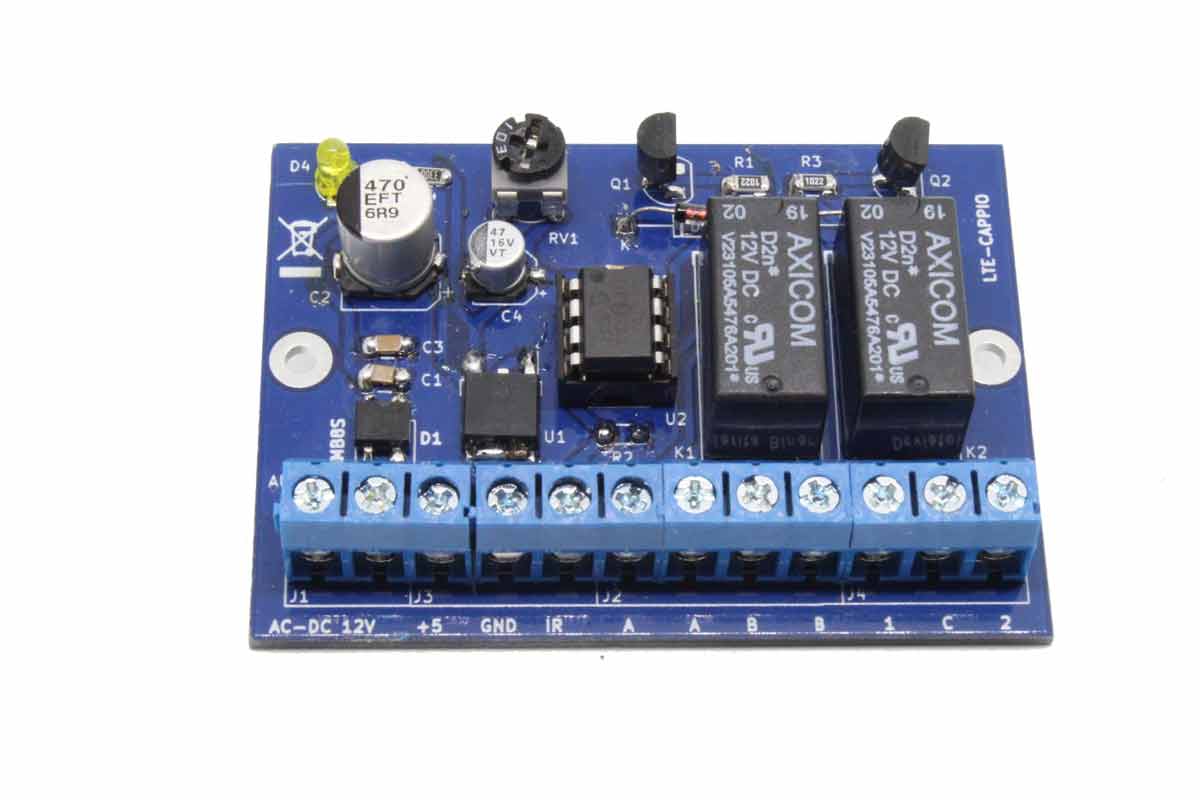

Cappio IR v1 è un sistema di gestione per cappio di ritorno in digitale e permette di gestireun deviatoio a movimento lento con servomotore art.1200 oppure un deviatoio a solenoide con finecorsa meccanici integrati. Gestione completa dell’inversione di polarità del cappio mediante rilevamento della presenza del convoglio con barriera infrarossi a riflessione. Il modulo Infrarossi permette di installare il prodotto su qualsiasi sistema e non richiede modifiche al tracciato. E possibile regolare la sensibilità del fascio degli infrarossi in modo da variare la distanza di intervento fino a un massimo di cm, e regolare il tempo di intervento dell’inversione di polarità del cappio. Appena il convoglio si trova sulla zona di intervento del modulo Infrarossi si attiva l’inversione di polarità della sezione isolata e viene eseguito il comando di deviata. Raggiunto il tempo prefissato, il sistema riporta il deviatoio nel corretto tracciato e ripristina la polarità della sezione isolata in modo da effettuare il transito del convoglio.

Scarica il manuale
